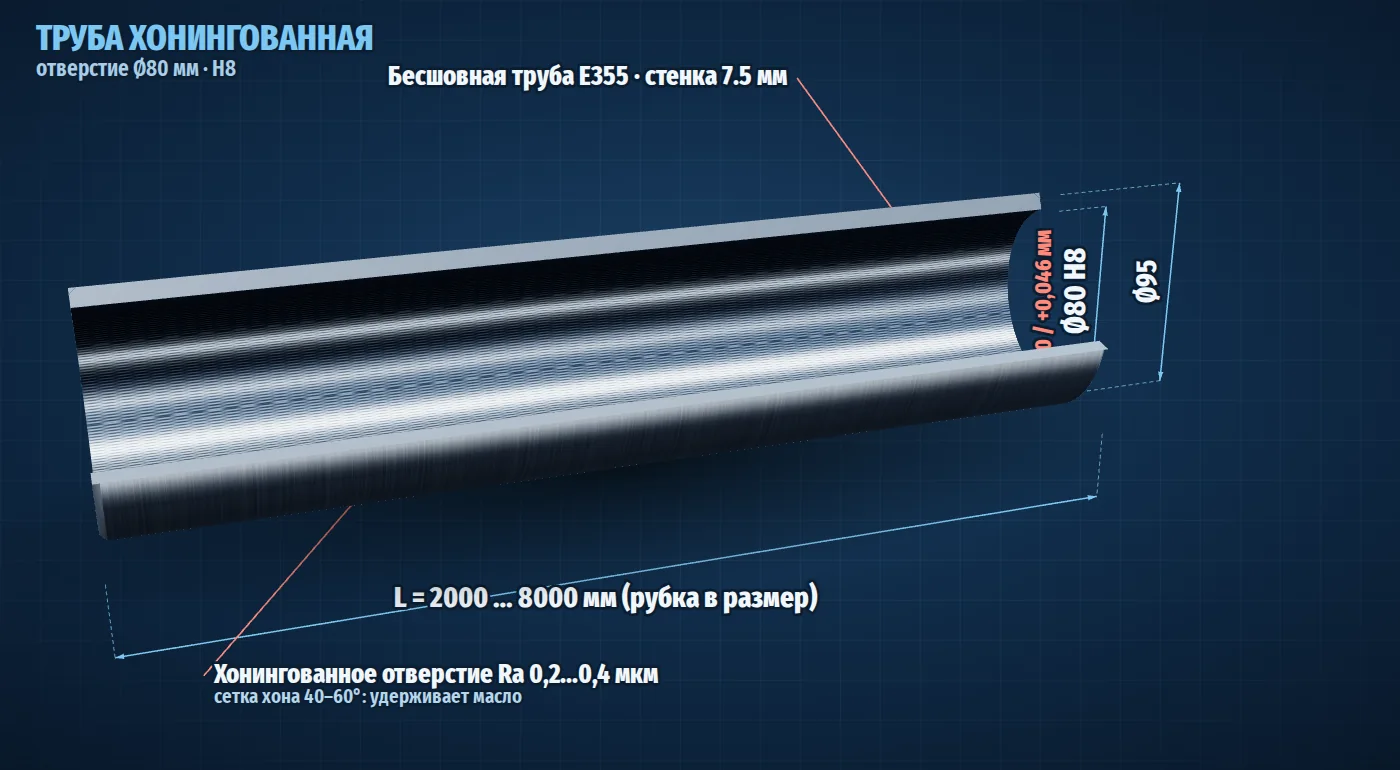

Труба хонингованная Ø80 мм H8
Универсальный размер для цилиндров среднего класса строительной и коммунальной техники. Отверстие 0 / +0,046 мм, масса 16,18 кг/м.
Где применяют гильзу Ø80 мм
- Цилиндры стрелы и рукояти экскаваторов
- Строительная и дорожная техника
- Прессовое оборудование
Подбор штока и соседние размеры
В такую гильзу обычно ставят:
Другие диаметры труб:
Как делается труба Ø80 H8
Бесшовную холоднотянутую заготовку из стали E355 (ST52) режут в размер, калибруют и хонингуют отверстие до H8. Хонингование даёт точный диаметр без овальности и конусности, а сетка штрихов с углом пересечения 40–60° удерживает масляную плёнку под поршнем. Наружный диаметр и толщина стенки подбираются под давление цилиндра, по умолчанию указана типовая стенка 7,5 мм.
Вопросы по трубе Ø80 мм
Какой допуск у хонингованной трубы Ø80 мм?
Отверстие хонингуется по H8: от Ø80 до Ø80+0,046 мм (ISO 286). Шероховатость поверхности после хонингования Ra 0,2…0,4 мкм.
Сколько весит метр трубы Ø80 мм?
При стенке 7,5 мм (наружный Ø95 мм) масса составляет около 16,18 кг на метр. Другие толщины стенок считайте в калькуляторе.
Что такое хонингованная труба?
Это бесшовная холоднотянутая труба, внутренняя поверхность которой обработана хонингованием: абразивными брусками получают точный диаметр H8 и сетку микроштрихов, удерживающую масло. Такая гильза готова под поршень цилиндра.
Какой шток ставят в гильзу Ø80?
Типовые варианты: шток Ø40 f7, шток Ø50 f7. Окончательно диаметр штока зависит от усилия и хода цилиндра.
Нужна гильза Ø80 мм?
Укажите длину, толщину стенки и количество. Рассчитаем стоимость и срок.
