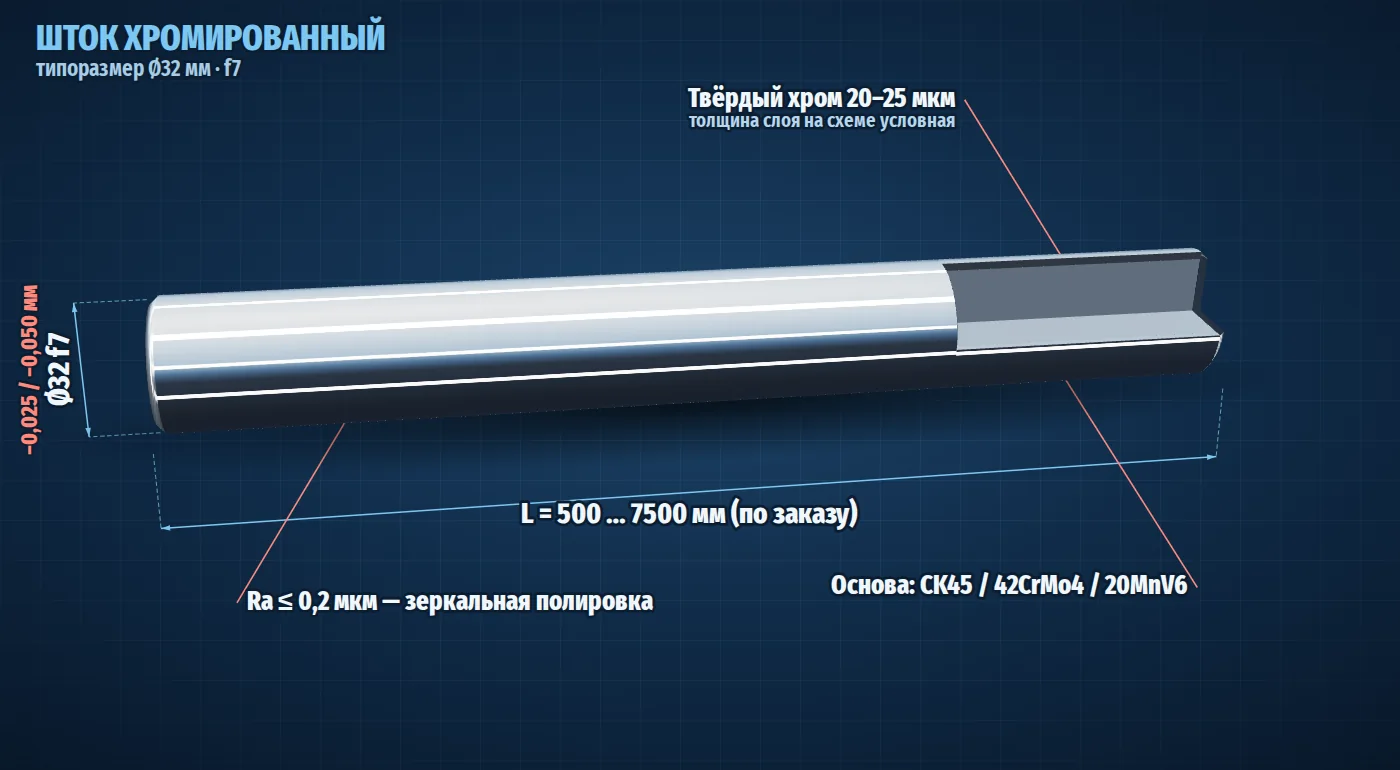

Шток хромированный Ø32 мм f7
Один из самых ходовых диаметров для мобильной гидравлики и станочных приводов. Допуск −0,025 / −0,050 мм, масса 6,31 кг/м.
Где применяют шток Ø32 мм
- Цилиндры ковша мини-погрузчиков и малой строительной техники
- Лесозаготовительное и сельскохозяйственное оборудование
- Гидроприводы прессов малого усилия
Подбор гильзы и соседние размеры
Для этого штока обычно берут:
Другие диаметры штоков:
Как изготавливается шток Ø32 f7
Заготовку из CK45, 42CrMo4 или 20MnV6 режут в размер, шлифуют до диаметра с запасом на покрытие, наносят твёрдый хром 20–25 мкм и полируют до Ra ≤ 0,2 мкм. Торцы выполняются с фаской 1×45°, резьбу и посадочные места под проушину или гайку делаем по вашему чертежу. На конце может быть полость под датчик хода или подвод масла — исполнение «полое» обсуждается отдельно.
Вопросы по штоку Ø32 мм
Какой допуск у хромированного штока Ø32 мм?
Шток Ø32 изготавливается по полю допуска f7: верхнее отклонение −0,025 мм, нижнее −0,050 мм (ISO 286). Рабочий диаметр после хромирования и полировки укладывается в это поле.
Сколько весит 1 метр штока Ø32 мм?
Полнотелый стальной пруток Ø32 мм весит около 6,31 кг на метр (плотность стали 7,85 г/см³). Шток длиной 1000 мм — 6,31 кг, 3000 мм — 18,94 кг.
Из какой стали делают шток Ø32?
Чаще всего из CK45 (Ст45), при высоких нагрузках — из 42CrMo4, для мобильной техники — 20MnV6. Марку подбирают по давлению, ходу и условиям работы цилиндра.
Под какую гильзу подходит шток Ø32 мм?
Типовые сочетания: труба Ø63 H8. Окончательно пару подбирают по расчёту усилия и устойчивости штока.
Нужен шток Ø32 мм?
Укажите длину, марку стали и количество. Рассчитаем стоимость, подготовим чертёж и срок.
