Хромированные штоки для гидроцилиндров
Штоки Ø16–220 мм, поле допуска f7, твёрдый хром 20–25 мкм, полировка Ra ≤ 0,2 мкм. Резка в размер, полнотелые и полые. Выберите диаметр, чтобы увидеть чертёж и характеристики.
Шток Ø16 f7
1,6 кг/м · допуск −0,016/−0,034 ммХарактеристики
Шток Ø20 f7
2,5 кг/м · допуск −0,020/−0,041 ммХарактеристики

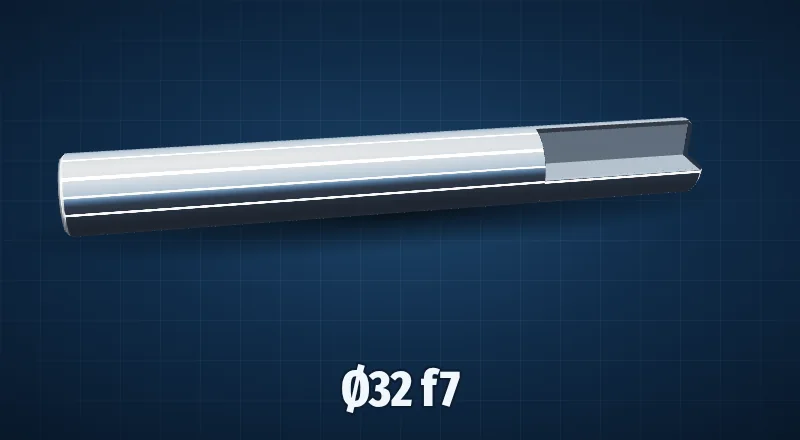

Шток Ø32 f7
6,3 кг/м · допуск −0,025/−0,050 ммХарактеристики
Шток Ø40 f7
9,9 кг/м · допуск −0,025/−0,050 ммХарактеристики

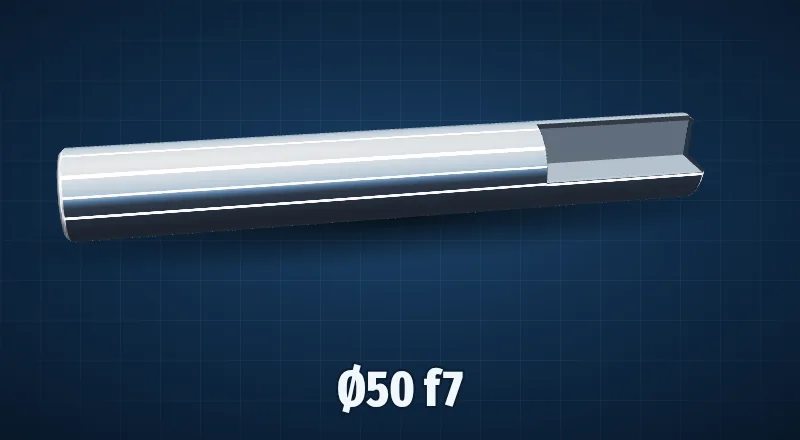

Шток Ø50 f7
15,4 кг/м · допуск −0,025/−0,050 ммХарактеристики

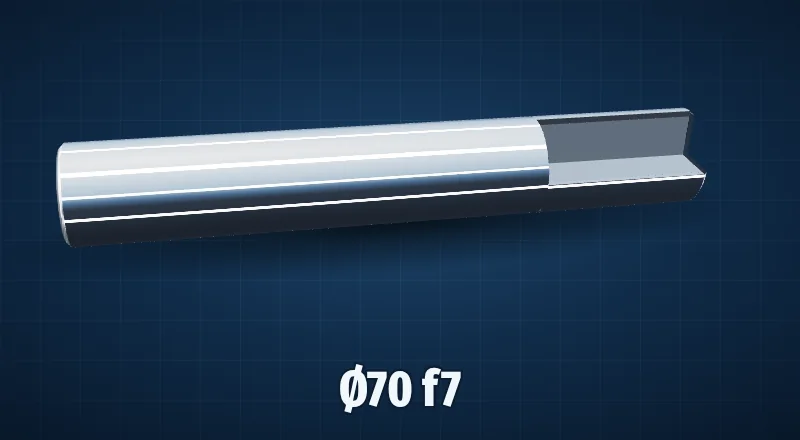

Шток Ø70 f7
30,2 кг/м · допуск −0,030/−0,060 ммХарактеристики

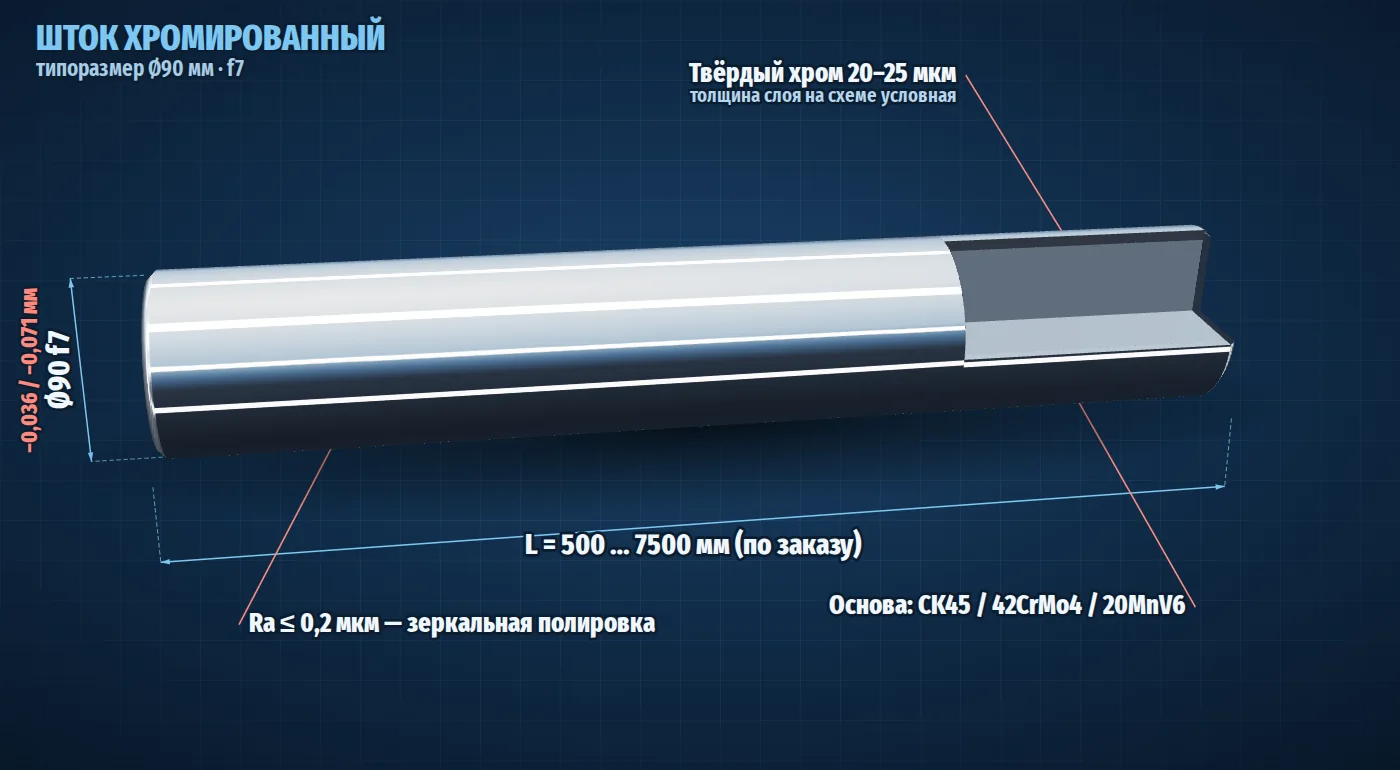

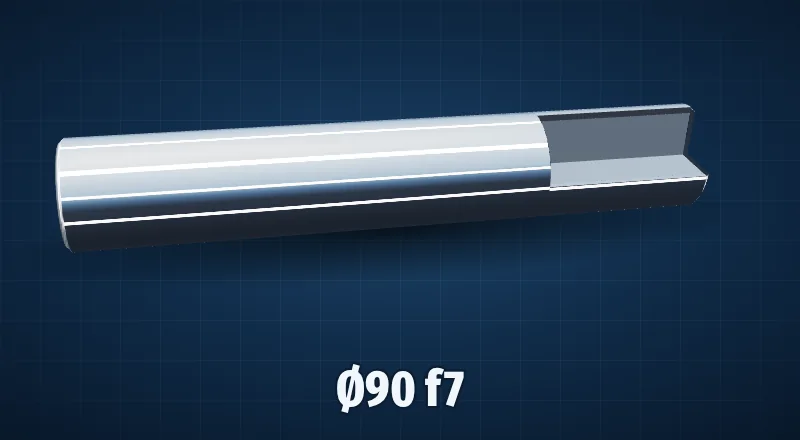

Шток Ø90 f7
49,9 кг/м · допуск −0,036/−0,071 ммХарактеристики
Шток Ø100 f7
61,7 кг/м · допуск −0,036/−0,071 ммХарактеристики

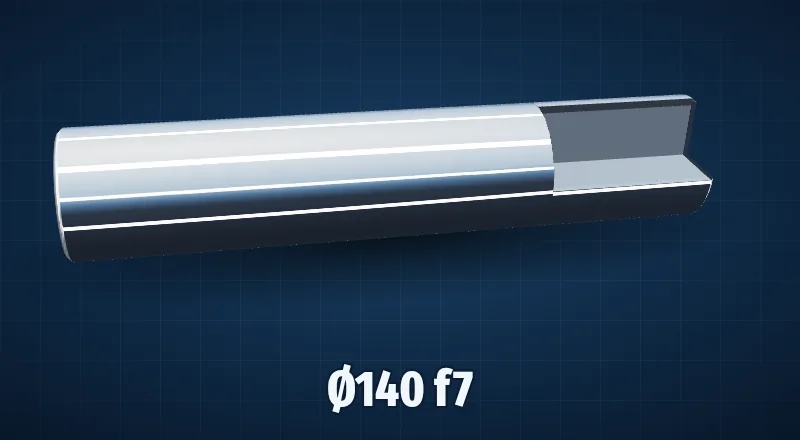

Шток Ø140 f7
120,8 кг/м · допуск −0,043/−0,083 ммХарактеристики

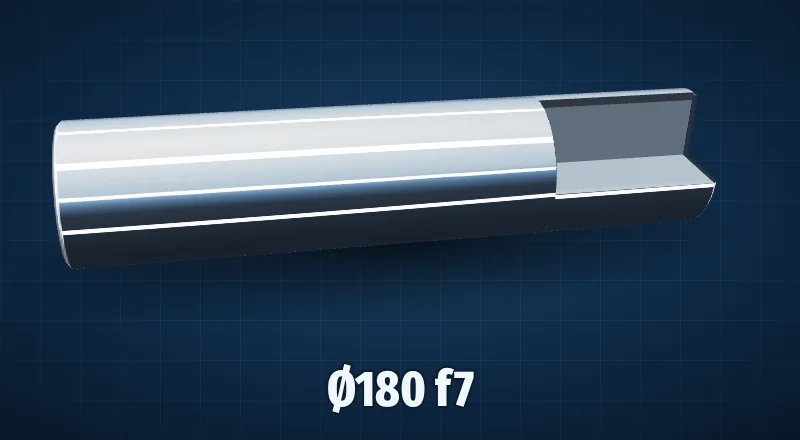

Шток Ø180 f7
199,8 кг/м · допуск −0,043/−0,083 ммХарактеристики

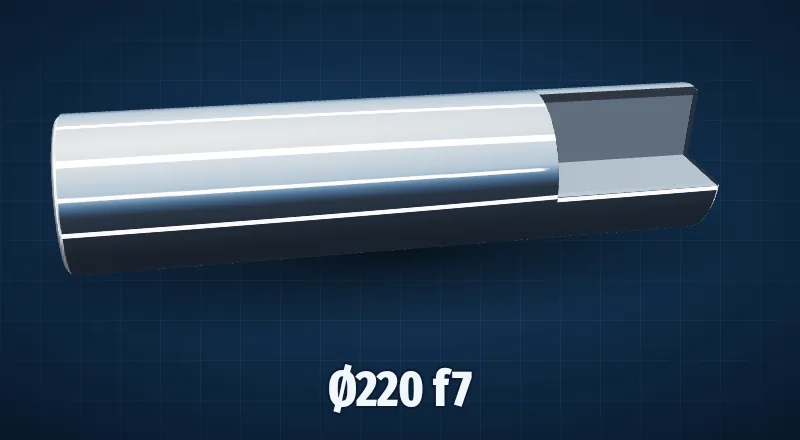

Шток Ø220 f7
298,4 кг/м · допуск −0,050/−0,096 ммХарактеристики
Как выбрать шток
Диаметр штока определяют по усилию цилиндра и устойчивости на продольный изгиб: чем больше ход и сжимающая нагрузка, тем толще шток. Стандартный ряд подбирают под гильзу, например под гильзу Ø100 берут шток Ø50, Ø56 или Ø70.
Марка стали зависит от давления и характера нагрузки. Для общепромышленных цилиндров хватает CK45, для ударных и знакопеременных нагрузок берут 42CrMo4.
Таблица размеров
| Диаметр, мм | Допуск f7, мм | Масса, кг/м | Типовые гильзы H8 |
|---|---|---|---|
| Ø16 | −0,016 / −0,034 | 1,58 | Ø32 |
| Ø20 | −0,020 / −0,041 | 2,47 | Ø32, Ø40 |
| Ø32 | −0,025 / −0,050 | 6,31 | Ø63 |
| Ø40 | −0,025 / −0,050 | 9,86 | Ø63, Ø80 |
| Ø50 | −0,025 / −0,050 | 15,41 | Ø80, Ø100 |
| Ø70 | −0,030 / −0,060 | 30,21 | Ø100, Ø140 |
| Ø90 | −0,036 / −0,071 | 49,94 | Ø160 |
| Ø100 | −0,036 / −0,071 | 61,65 | Ø140, Ø160, Ø200 |
| Ø140 | −0,043 / −0,083 | 120,84 | Ø200, Ø250 |
| Ø180 | −0,043 / −0,083 | 199,76 | Ø250, Ø320 |
| Ø220 | −0,050 / −0,096 | 298,40 | Ø320 |
Материалы штоков
| Марка | Применение | Прочность |
|---|---|---|
| CK45 (C45, Ст45) | Углеродистая сталь. Основной выбор для штоков общепромышленных цилиндров: хорошая обрабатываемость, умеренная цена. | σв ≥ 600 МПа |
| 42CrMo4 (40ХМ-аналог) | Легированная хромомолибденовая сталь, улучшенная. Для высоконагруженных штоков, ударных и знакопеременных нагрузок. | σв 900–1100 МПа |
| 20MnV6 | Микролегированная сталь с высоким пределом текучести без закалки — штоки мобильной техники без потери прочности при хромировании. | σт ≥ 500 МПа |
Вопросы о штоках
Для чего хромируют штоки?
Твёрдый хром защищает сталь от коррозии и износа, а после полировки даёт гладкую поверхность Ra не более 0,2 мкм. Без такого покрытия манжеты и скребок быстро изнашиваются, цилиндр начинает течь.
Какая толщина хрома на штоке?
Стандартно 20–25 мкм. Для тяжёлых условий и ремонта слой может быть больше, но не превышает допуск на диаметр после полировки.
Чем f7 отличается от других допусков?
f7 — стандартное поле допуска вала под уплотнения гидроцилиндров. Шток с допуском f7 чуть меньше номинала, за счёт чего образуется нужный зазор в манжете.
Бывают ли штоки с резьбой и проточками?
Да. Резьбу, проточки под стопорные кольца и посадочные поверхности делаем по чертежу заказчика. Укажите их в запросе.
Можно ли заказать хромирование вашего штока?
Да, КРПМС хромирует и восстанавливает штоки, включая длинномерные до 14 метров. Подробнее в новости.
Подберём шток под ваш цилиндр
Скажите диаметр гильзы, ход и нагрузку — предложим диаметр, сталь и покрытие.
