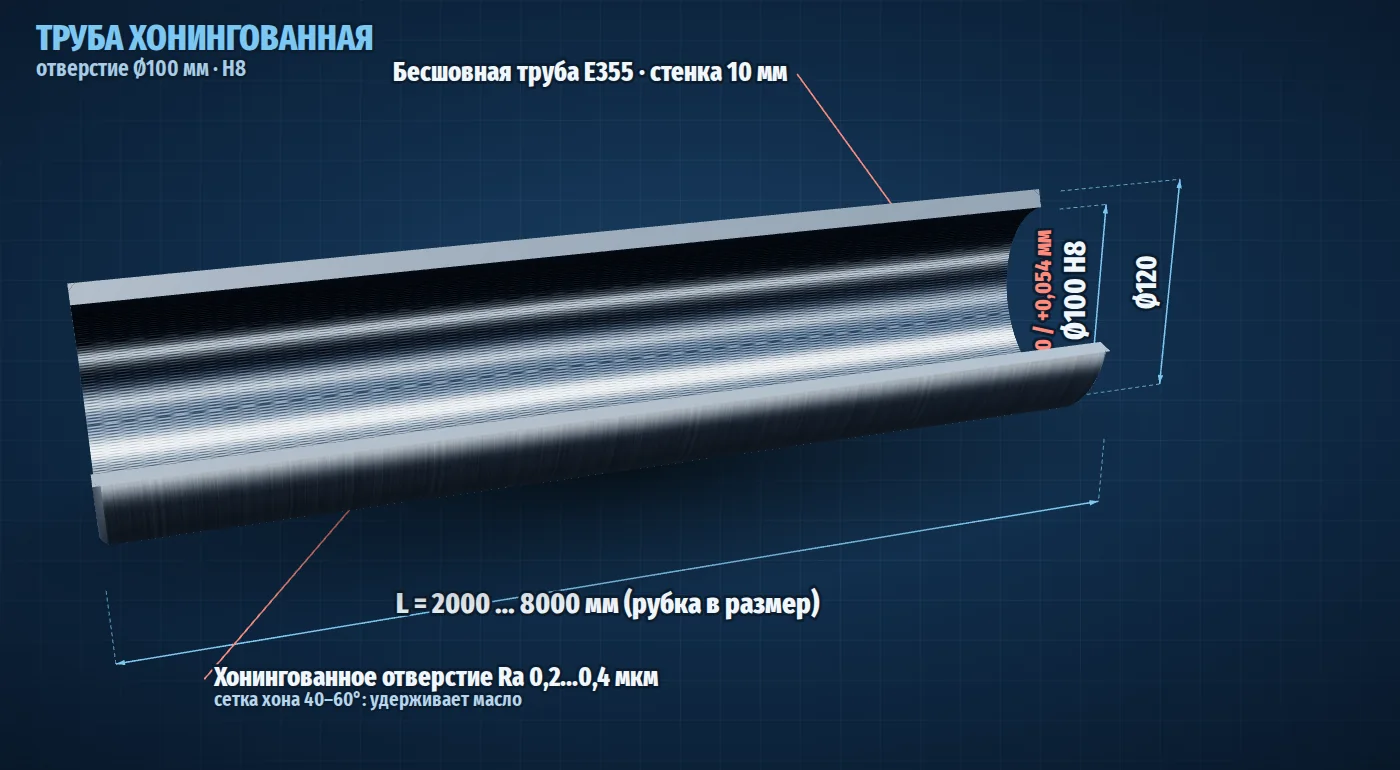

Труба хонингованная Ø100 мм H8
Размер для силовых цилиндров рабочего оборудования экскаваторов и кранов. Отверстие 0 / +0,054 мм, масса 27,13 кг/м.
Где применяют гильзу Ø100 мм
- Цилиндры стрелы экскаваторов и погрузчиков
- Автокраны и манипуляторы
- Гидравлические прессы
Подбор штока и соседние размеры
В такую гильзу обычно ставят:
Другие диаметры труб:
Как делается труба Ø100 H8
Бесшовную холоднотянутую заготовку из стали E355 (ST52) режут в размер, калибруют и хонингуют отверстие до H8. Хонингование даёт точный диаметр без овальности и конусности, а сетка штрихов с углом пересечения 40–60° удерживает масляную плёнку под поршнем. Наружный диаметр и толщина стенки подбираются под давление цилиндра, по умолчанию указана типовая стенка 10 мм.
Вопросы по трубе Ø100 мм
Какой допуск у хонингованной трубы Ø100 мм?
Отверстие хонингуется по H8: от Ø100 до Ø100+0,054 мм (ISO 286). Шероховатость поверхности после хонингования Ra 0,2…0,4 мкм.
Сколько весит метр трубы Ø100 мм?
При стенке 10 мм (наружный Ø120 мм) масса составляет около 27,13 кг на метр. Другие толщины стенок считайте в калькуляторе.
Что такое хонингованная труба?
Это бесшовная холоднотянутая труба, внутренняя поверхность которой обработана хонингованием: абразивными брусками получают точный диаметр H8 и сетку микроштрихов, удерживающую масло. Такая гильза готова под поршень цилиндра.
Какой шток ставят в гильзу Ø100?
Типовые варианты: шток Ø50 f7, шток Ø70 f7. Окончательно диаметр штока зависит от усилия и хода цилиндра.
Нужна гильза Ø100 мм?
Укажите длину, толщину стенки и количество. Рассчитаем стоимость и срок.
