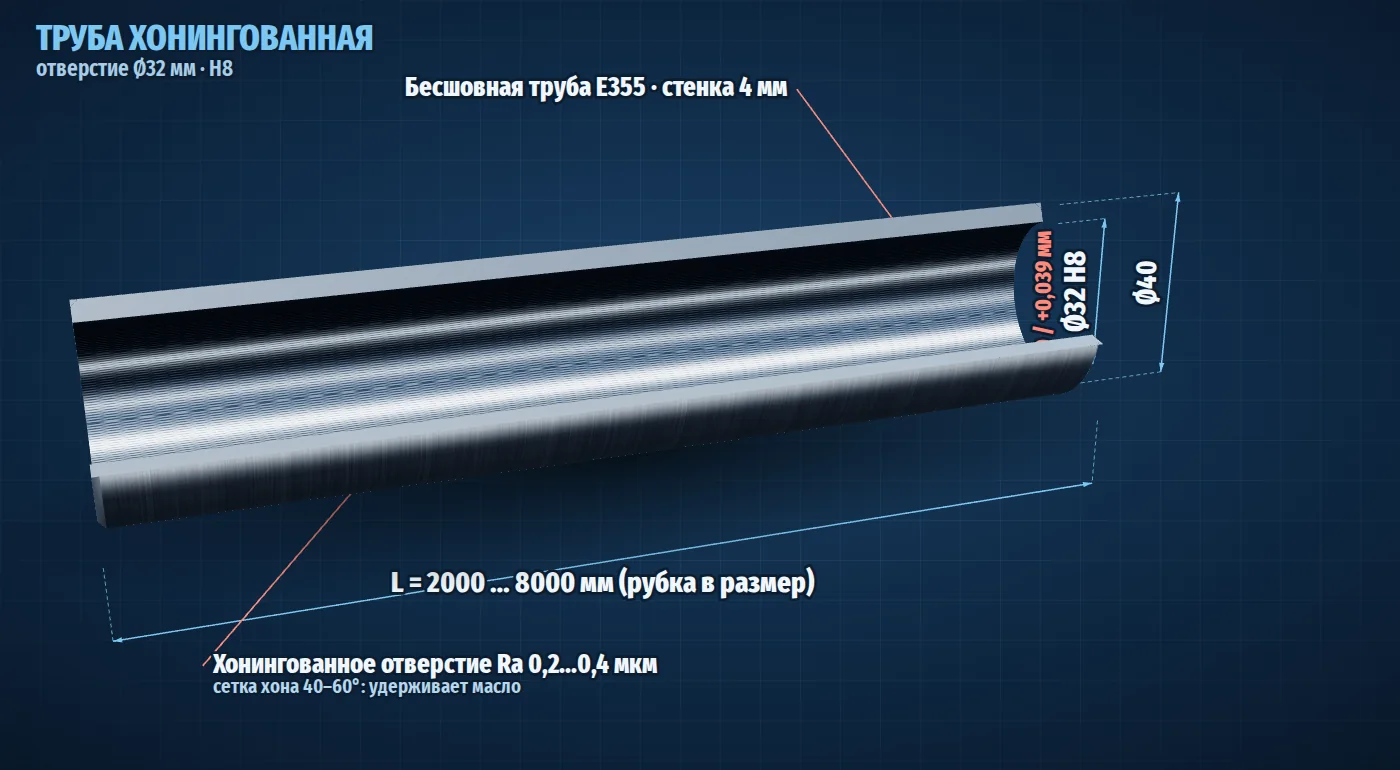

Труба хонингованная Ø32 мм H8
Малый диаметр гильзы для компактных гидро- и пневмоприводов. Отверстие 0 / +0,039 мм, масса 3,55 кг/м.
Где применяют гильзу Ø32 мм
- Малогабаритные гидроцилиндры станков и оснастки
- Пневмоцилиндры промышленной автоматики
- Подъёмники и манипуляторы малой нагрузки
Подбор штока и соседние размеры
В такую гильзу обычно ставят:
Другие диаметры труб:
Как делается труба Ø32 H8
Бесшовную холоднотянутую заготовку из стали E355 (ST52) режут в размер, калибруют и хонингуют отверстие до H8. Хонингование даёт точный диаметр без овальности и конусности, а сетка штрихов с углом пересечения 40–60° удерживает масляную плёнку под поршнем. Наружный диаметр и толщина стенки подбираются под давление цилиндра, по умолчанию указана типовая стенка 4 мм.
Вопросы по трубе Ø32 мм
Какой допуск у хонингованной трубы Ø32 мм?
Отверстие хонингуется по H8: от Ø32 до Ø32+0,039 мм (ISO 286). Шероховатость поверхности после хонингования Ra 0,2…0,4 мкм.
Сколько весит метр трубы Ø32 мм?
При стенке 4 мм (наружный Ø40 мм) масса составляет около 3,55 кг на метр. Другие толщины стенок считайте в калькуляторе.
Что такое хонингованная труба?
Это бесшовная холоднотянутая труба, внутренняя поверхность которой обработана хонингованием: абразивными брусками получают точный диаметр H8 и сетку микроштрихов, удерживающую масло. Такая гильза готова под поршень цилиндра.
Какой шток ставят в гильзу Ø32?
Типовые варианты: шток Ø16 f7, шток Ø20 f7. Окончательно диаметр штока зависит от усилия и хода цилиндра.
Нужна гильза Ø32 мм?
Укажите длину, толщину стенки и количество. Рассчитаем стоимость и срок.
