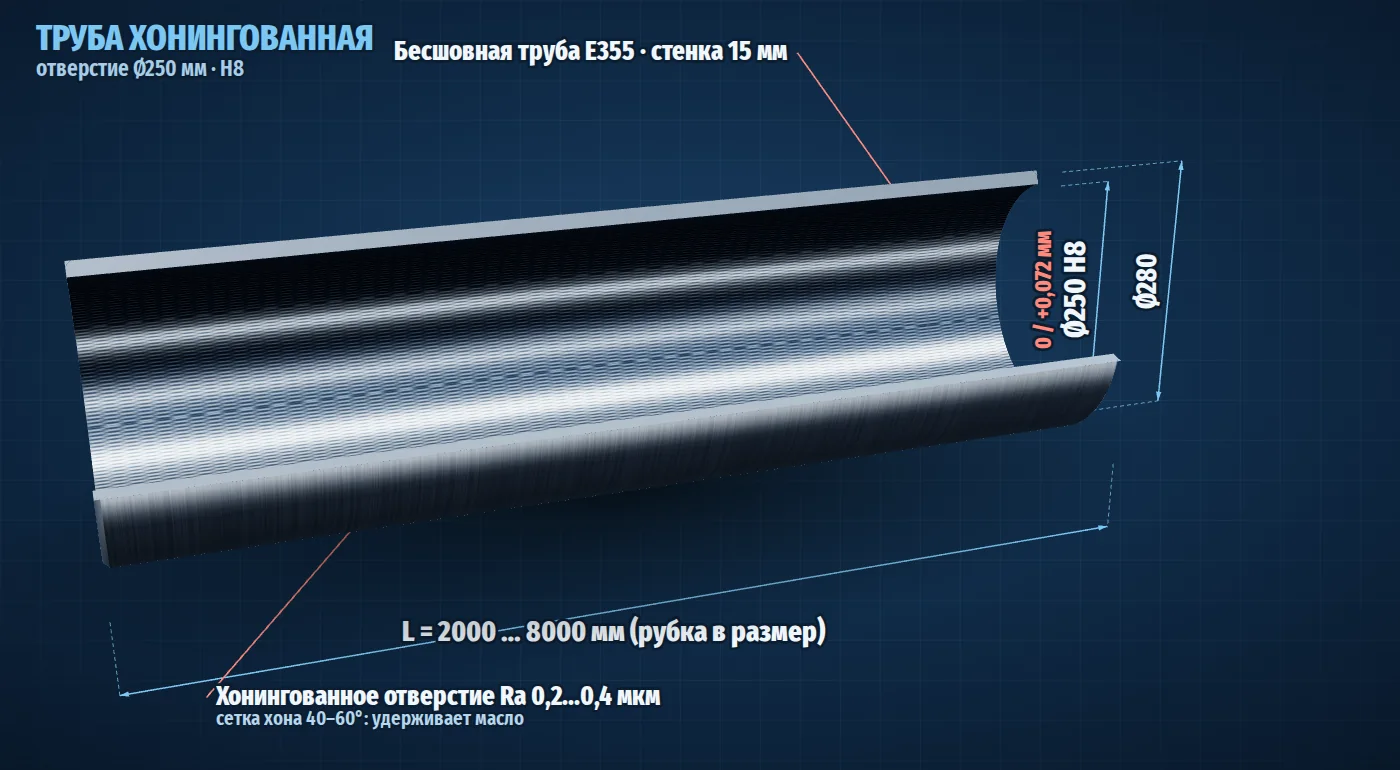

Труба хонингованная Ø250 мм H8
Гильзы для цилиндров с усилием в сотни тонн. Отверстие 0 / +0,072 мм, масса 98,03 кг/м.
Где применяют гильзу Ø250 мм
- Мощные гидропрессы
- Металлургические агрегаты
- Гидротехнические затворы
Подбор штока и соседние размеры
В такую гильзу обычно ставят:
Другие диаметры труб:
Как делается труба Ø250 H8
Бесшовную холоднотянутую заготовку из стали E355 (ST52) режут в размер, калибруют и хонингуют отверстие до H8. Хонингование даёт точный диаметр без овальности и конусности, а сетка штрихов с углом пересечения 40–60° удерживает масляную плёнку под поршнем. Наружный диаметр и толщина стенки подбираются под давление цилиндра, по умолчанию указана типовая стенка 15 мм.
Вопросы по трубе Ø250 мм
Какой допуск у хонингованной трубы Ø250 мм?
Отверстие хонингуется по H8: от Ø250 до Ø250+0,072 мм (ISO 286). Шероховатость поверхности после хонингования Ra 0,2…0,4 мкм.
Сколько весит метр трубы Ø250 мм?
При стенке 15 мм (наружный Ø280 мм) масса составляет около 98,03 кг на метр. Другие толщины стенок считайте в калькуляторе.
Что такое хонингованная труба?
Это бесшовная холоднотянутая труба, внутренняя поверхность которой обработана хонингованием: абразивными брусками получают точный диаметр H8 и сетку микроштрихов, удерживающую масло. Такая гильза готова под поршень цилиндра.
Какой шток ставят в гильзу Ø250?
Типовые варианты: шток Ø140 f7, шток Ø180 f7. Окончательно диаметр штока зависит от усилия и хода цилиндра.
Нужна гильза Ø250 мм?
Укажите длину, толщину стенки и количество. Рассчитаем стоимость и срок.
