Шток хромированный Ø40 мм f7
Типовой шток цилиндров 80–100 мм по гильзе в мобильной технике и прессовом оборудовании. Допуск −0,025 / −0,050 мм, масса 9,86 кг/м.
Где применяют шток Ø40 мм
- Цилиндры рукояти и ковша компактных экскаваторов
- Подъёмные механизмы автокранов и манипуляторов
- Прессовое и литейное оборудование
Подбор гильзы и соседние размеры
Для этого штока обычно берут:
Другие диаметры штоков:

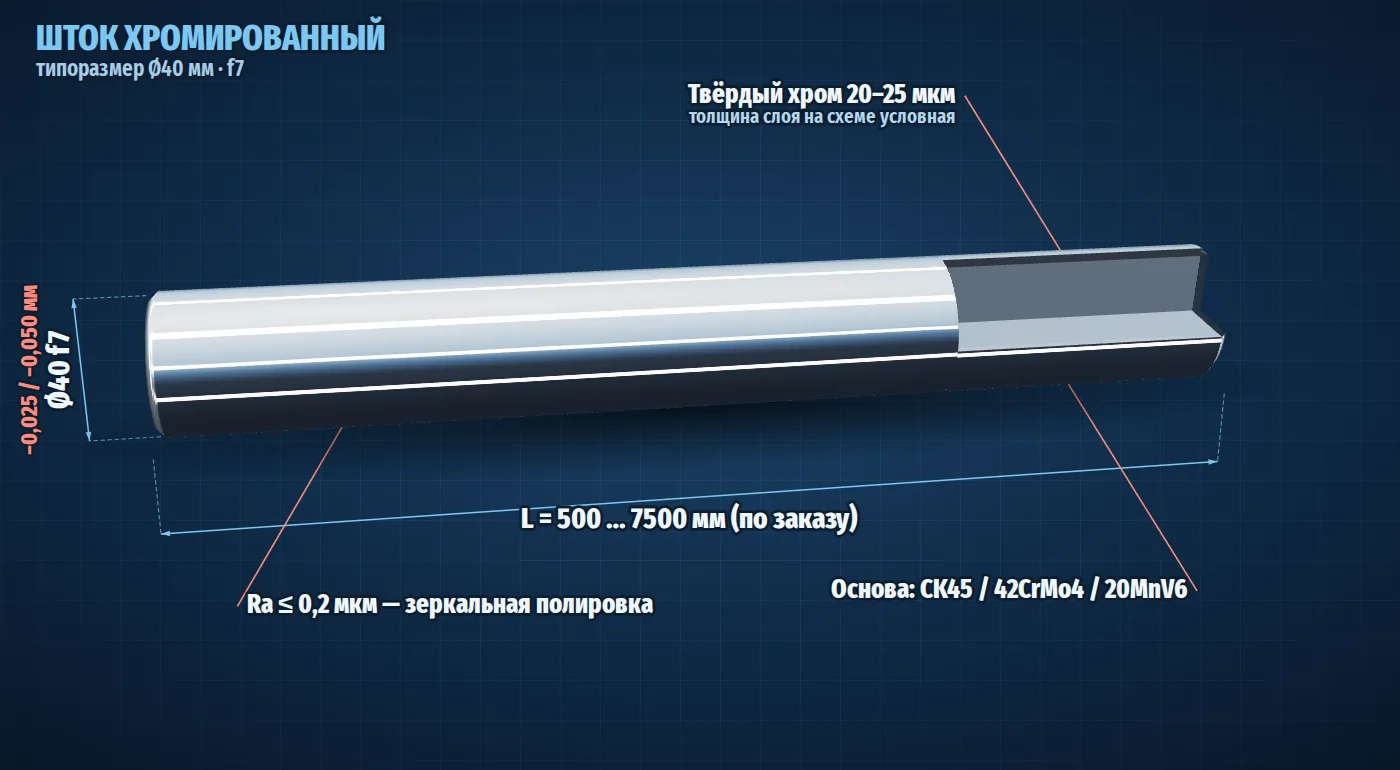

Как изготавливается шток Ø40 f7
Заготовку из CK45, 42CrMo4 или 20MnV6 режут в размер, шлифуют до диаметра с запасом на покрытие, наносят твёрдый хром 20–25 мкм и полируют до Ra ≤ 0,2 мкм. Торцы выполняются с фаской 1×45°, резьбу и посадочные места под проушину или гайку делаем по вашему чертежу. На конце может быть полость под датчик хода или подвод масла — исполнение «полое» обсуждается отдельно.
Вопросы по штоку Ø40 мм
Какой допуск у хромированного штока Ø40 мм?
Шток Ø40 изготавливается по полю допуска f7: верхнее отклонение −0,025 мм, нижнее −0,050 мм (ISO 286). Рабочий диаметр после хромирования и полировки укладывается в это поле.
Сколько весит 1 метр штока Ø40 мм?
Полнотелый стальной пруток Ø40 мм весит около 9,86 кг на метр (плотность стали 7,85 г/см³). Шток длиной 1000 мм — 9,86 кг, 3000 мм — 29,59 кг.
Из какой стали делают шток Ø40?
Чаще всего из CK45 (Ст45), при высоких нагрузках — из 42CrMo4, для мобильной техники — 20MnV6. Марку подбирают по давлению, ходу и условиям работы цилиндра.
Под какую гильзу подходит шток Ø40 мм?
Типовые сочетания: труба Ø63 H8, труба Ø80 H8. Окончательно пару подбирают по расчёту усилия и устойчивости штока.
Нужен шток Ø40 мм?
Укажите длину, марку стали и количество. Рассчитаем стоимость, подготовим чертёж и срок.
