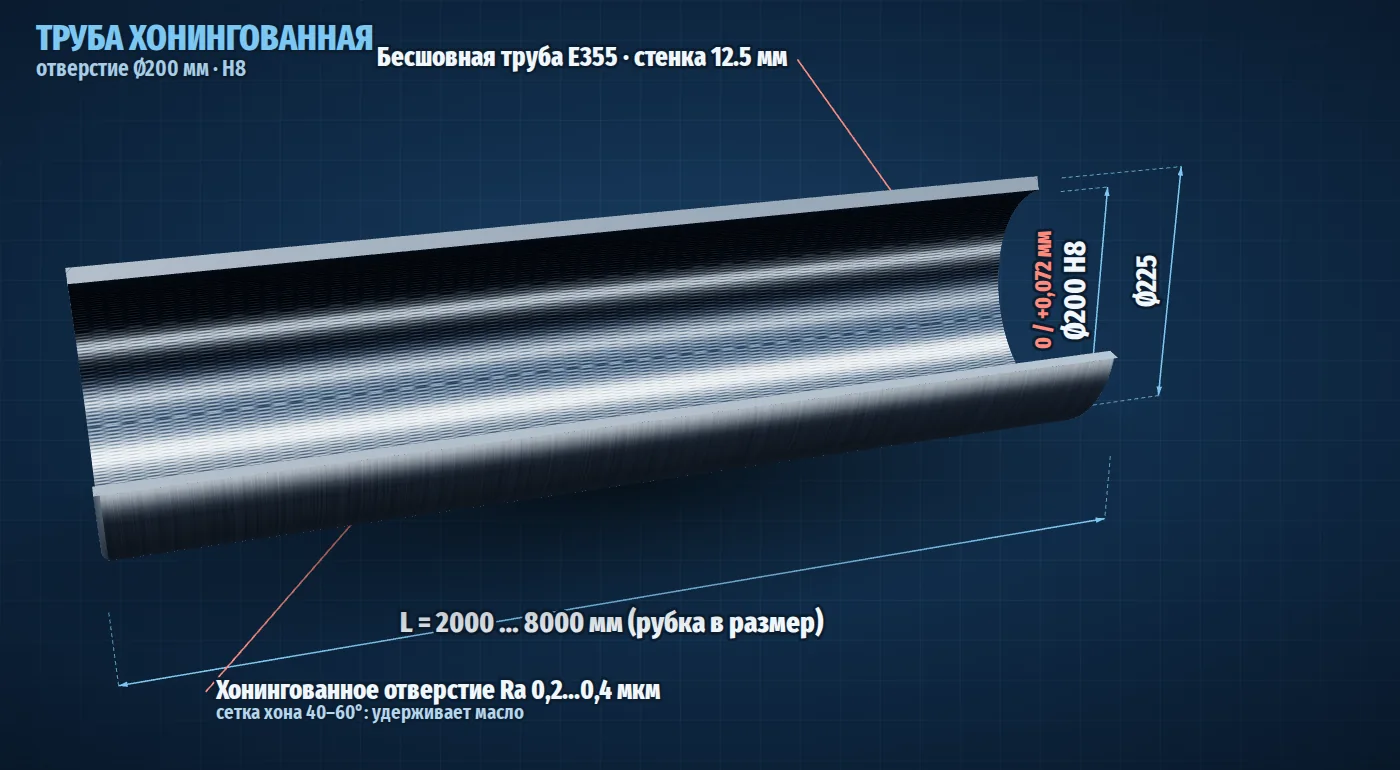

Труба хонингованная Ø200 мм H8
Большой диаметр гильзы для силовых цилиндров прессов и станов. Отверстие 0 / +0,072 мм, масса 65,51 кг/м.
Где применяют гильзу Ø200 мм
- Гидропрессы и ковочные комплексы
- Прокатное оборудование
- Тяжёлая горная техника
Подбор штока и соседние размеры
В такую гильзу обычно ставят:
Другие диаметры труб:
Как делается труба Ø200 H8
Бесшовную холоднотянутую заготовку из стали E355 (ST52) режут в размер, калибруют и хонингуют отверстие до H8. Хонингование даёт точный диаметр без овальности и конусности, а сетка штрихов с углом пересечения 40–60° удерживает масляную плёнку под поршнем. Наружный диаметр и толщина стенки подбираются под давление цилиндра, по умолчанию указана типовая стенка 12,5 мм.
Вопросы по трубе Ø200 мм
Какой допуск у хонингованной трубы Ø200 мм?
Отверстие хонингуется по H8: от Ø200 до Ø200+0,072 мм (ISO 286). Шероховатость поверхности после хонингования Ra 0,2…0,4 мкм.
Сколько весит метр трубы Ø200 мм?
При стенке 12,5 мм (наружный Ø225 мм) масса составляет около 65,51 кг на метр. Другие толщины стенок считайте в калькуляторе.
Что такое хонингованная труба?
Это бесшовная холоднотянутая труба, внутренняя поверхность которой обработана хонингованием: абразивными брусками получают точный диаметр H8 и сетку микроштрихов, удерживающую масло. Такая гильза готова под поршень цилиндра.
Какой шток ставят в гильзу Ø200?
Типовые варианты: шток Ø100 f7, шток Ø140 f7. Окончательно диаметр штока зависит от усилия и хода цилиндра.
Нужна гильза Ø200 мм?
Укажите длину, толщину стенки и количество. Рассчитаем стоимость и срок.
