Хонингованные трубы для гидроцилиндров
Бесшовные холоднотянутые гильзы Ø32–320 мм, отверстие H8, сталь E355 по EN 10305-1. Рубка в размер, готовы под поршень гидро- и пневмоцилиндра.

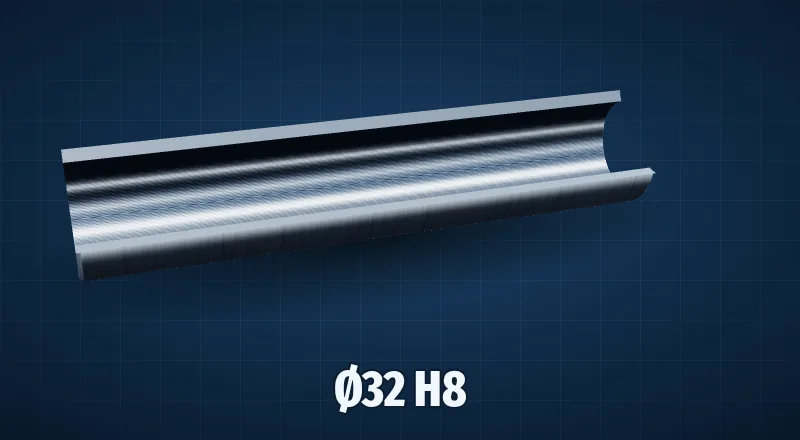

Труба Ø32 H8
наружный Ø40 · 3,6 кг/мХарактеристики

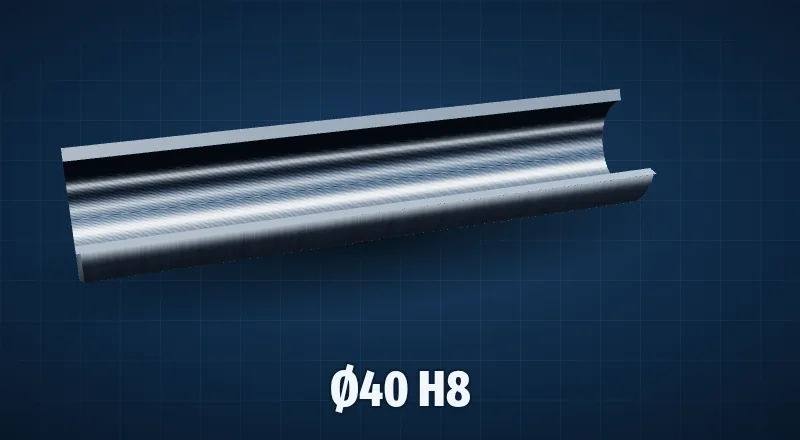

Труба Ø40 H8
наружный Ø50 · 5,5 кг/мХарактеристики
Труба Ø63 H8
наружный Ø75 · 10,2 кг/мХарактеристики
Труба Ø80 H8
наружный Ø95 · 16,2 кг/мХарактеристики

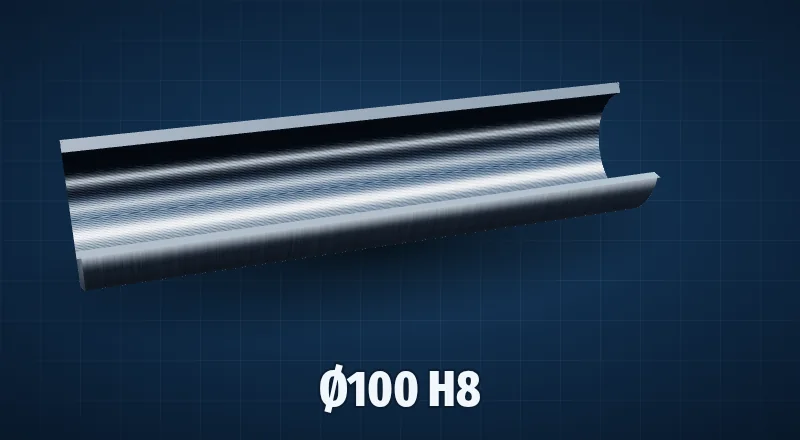

Труба Ø100 H8
наружный Ø120 · 27,1 кг/мХарактеристики

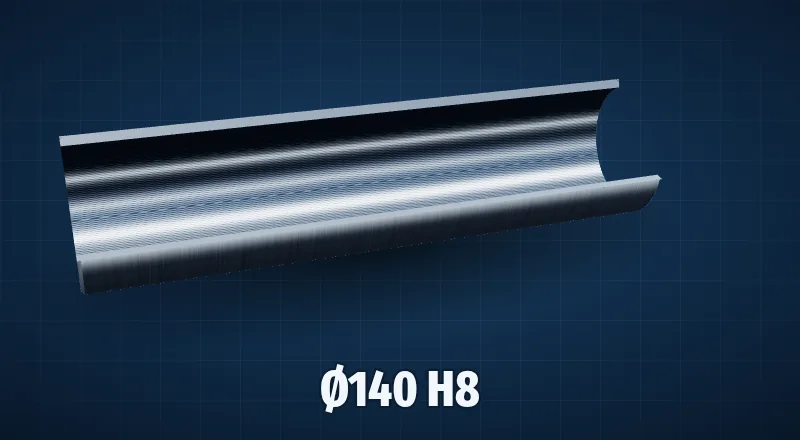

Труба Ø140 H8
наружный Ø160 · 37,0 кг/мХарактеристики

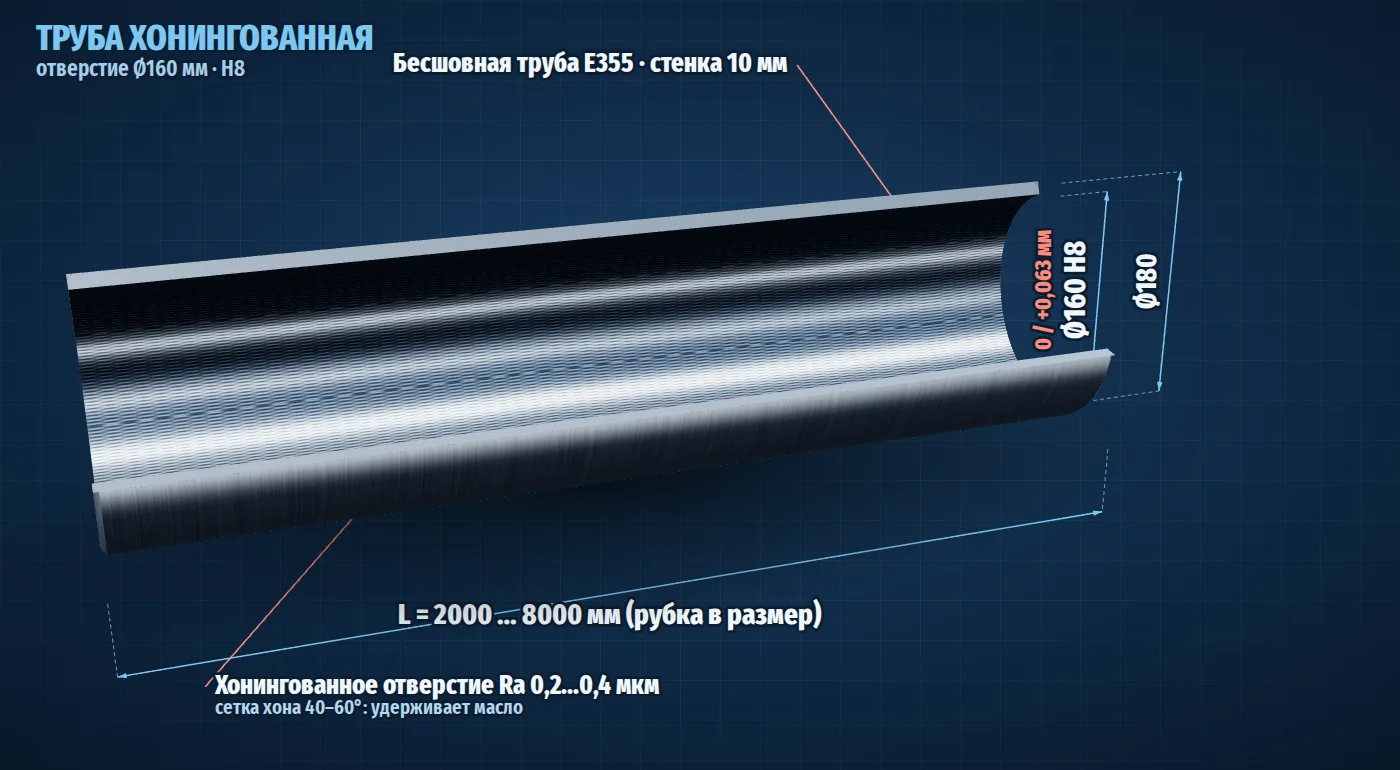

Труба Ø160 H8
наружный Ø180 · 41,9 кг/мХарактеристики
Труба Ø200 H8
наружный Ø225 · 65,5 кг/мХарактеристики

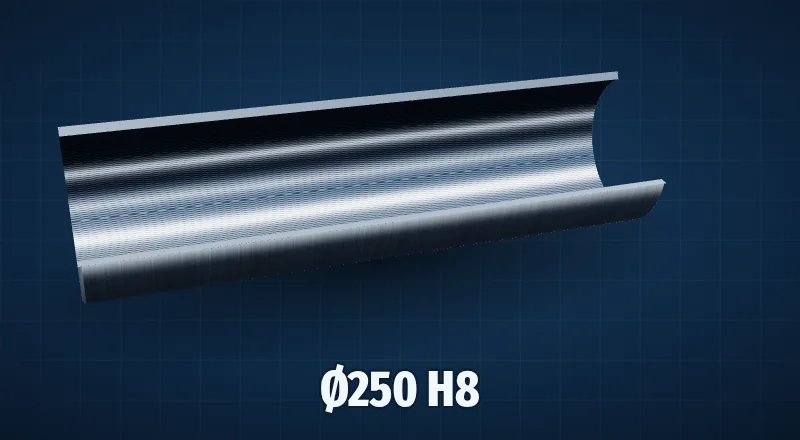

Труба Ø250 H8
наружный Ø280 · 98,0 кг/мХарактеристики
Труба Ø320 H8
наружный Ø360 · 167,7 кг/мХарактеристикиЗачем хонингуют гильзу
Поршневые уплотнения скользят по внутренней стенке гильзы тысячи километров. Если поверхность шероховатая или с задирами, манжета быстро изнашивается и цилиндр начинает перетекать масло.
Хонингование даёт точный диаметр H8 и перекрёстную сетку микроштрихов, в которой удерживается масляная плёнка. Поэтому гильза служит дольше, а цилиндр работает без рывков.
Таблица размеров
| Отверстие H8, мм | Допуск, мм | Наружный Ø, мм | Стенка, мм | Масса, кг/м |
|---|---|---|---|---|
| Ø32 | 0 / +0,039 | 40 | 4 | 3,55 |
| Ø40 | 0 / +0,039 | 50 | 5 | 5,55 |
| Ø63 | 0 / +0,046 | 75 | 6 | 10,21 |
| Ø80 | 0 / +0,046 | 95 | 7,5 | 16,18 |
| Ø100 | 0 / +0,054 | 120 | 10 | 27,13 |
| Ø140 | 0 / +0,063 | 160 | 10 | 36,99 |
| Ø160 | 0 / +0,063 | 180 | 10 | 41,92 |
| Ø200 | 0 / +0,072 | 225 | 12,5 | 65,51 |
| Ø250 | 0 / +0,072 | 280 | 15 | 98,03 |
| Ø320 | 0 / +0,089 | 360 | 20 | 167,70 |
Наружный диаметр и стенка справочные (типовые), другие толщины стенок изготавливаются по запросу.
Вопросы о трубах
Чем хонингованная труба отличается от обычной бесшовной?
У хонингованной трубы внутренняя поверхность доведена до точного диаметра H8 и малой шероховатости. Обычная труба имеет допуск на отверстие в разы грубее и требует дорогой механической обработки перед установкой поршня.
Какая сталь используется для гильз?
Основная — E355 (ST52) по EN 10305-1, бесшовная холоднотянутая. Это стандартный материал для гидроцилиндров рабочего давления до 250–350 бар в зависимости от стенки.
Можно ли заказать хонингование вашей трубы?
КРПМС хонингует в том числе уникальные гильзы, это отражено в новости. Уточните диаметр, длину и допуск у менеджера.
Как выбрать толщину стенки?
Стенку считают по рабочему давлению и коэффициенту запаса. В таблице указаны типовые значения, для давлений выше 250 бар или особых условий стенку увеличивают.
Подберём гильзу под ваш цилиндр
Укажите диаметр, длину и рабочее давление, предложим стенку и допуск.
