Труба хонингованная Ø63 мм H8
Один из самых востребованных диаметров гильз для мобильной гидравлики. Отверстие 0 / +0,046 мм, масса 10,21 кг/м.
Где применяют гильзу Ø63 мм
- Цилиндры рукояти и ковша компактных экскаваторов
- Коммунальная техника
- Подъёмные платформы и гидроборта
Подбор штока и соседние размеры
В такую гильзу обычно ставят:
Другие диаметры труб:
Как делается труба Ø63 H8

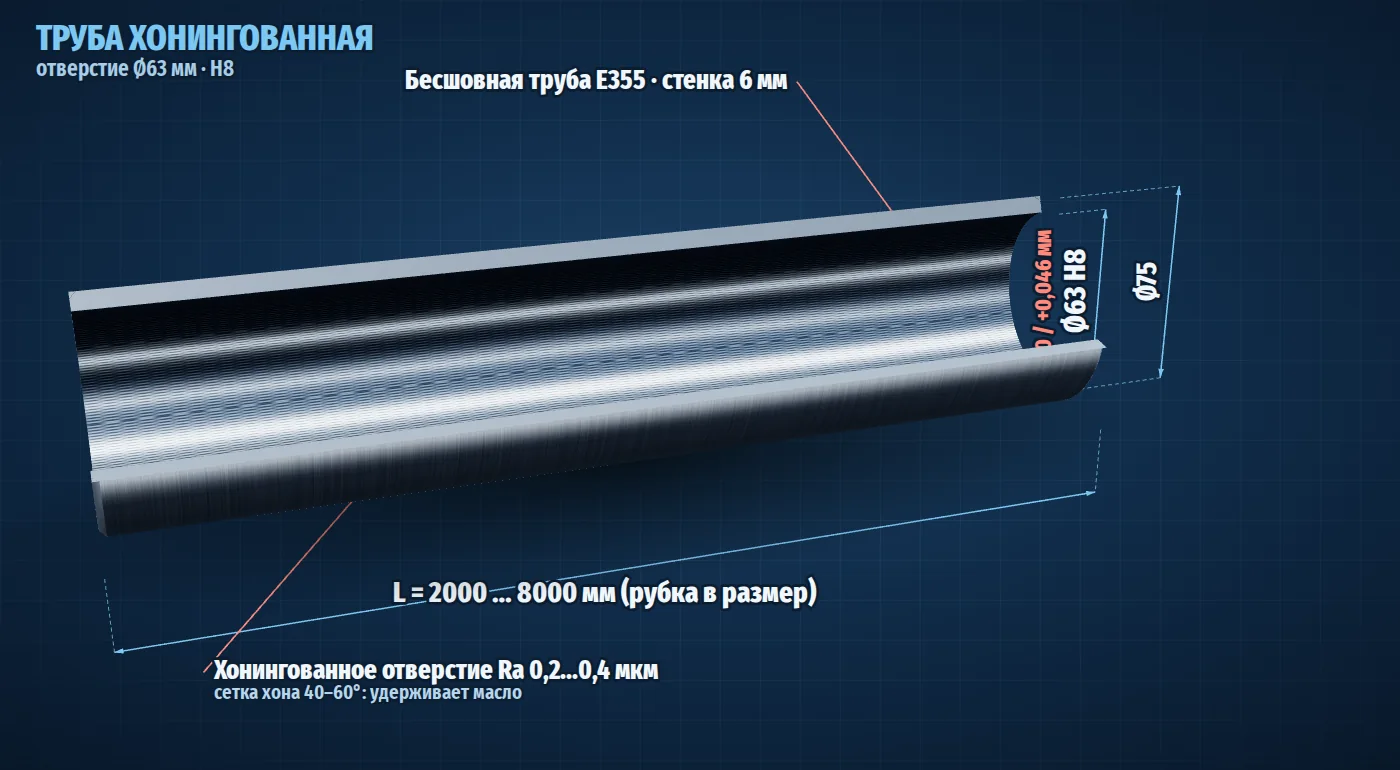

Бесшовную холоднотянутую заготовку из стали E355 (ST52) режут в размер, калибруют и хонингуют отверстие до H8. Хонингование даёт точный диаметр без овальности и конусности, а сетка штрихов с углом пересечения 40–60° удерживает масляную плёнку под поршнем. Наружный диаметр и толщина стенки подбираются под давление цилиндра, по умолчанию указана типовая стенка 6 мм.
Вопросы по трубе Ø63 мм
Какой допуск у хонингованной трубы Ø63 мм?
Отверстие хонингуется по H8: от Ø63 до Ø63+0,046 мм (ISO 286). Шероховатость поверхности после хонингования Ra 0,2…0,4 мкм.
Сколько весит метр трубы Ø63 мм?
При стенке 6 мм (наружный Ø75 мм) масса составляет около 10,21 кг на метр. Другие толщины стенок считайте в калькуляторе.
Что такое хонингованная труба?
Это бесшовная холоднотянутая труба, внутренняя поверхность которой обработана хонингованием: абразивными брусками получают точный диаметр H8 и сетку микроштрихов, удерживающую масло. Такая гильза готова под поршень цилиндра.
Какой шток ставят в гильзу Ø63?
Типовые варианты: шток Ø32 f7, шток Ø40 f7. Окончательно диаметр штока зависит от усилия и хода цилиндра.
Нужна гильза Ø63 мм?
Укажите длину, толщину стенки и количество. Рассчитаем стоимость и срок.
